骨骼系统摄影技术（下肢）
足前后位	足前后内斜位	足前后外斜位	足外侧位	足趾前后位	足趾内斜位
跟骨底跟轴位	跟骨外侧位	踝关节前后位	踝关节侧位	胫腓骨前后位	胫腓骨侧位
膝关节前后位	膝关节后前位	膝关节外侧位	股骨前后位	股骨侧卧侧位	髋关节前后位
	髋关节和股骨颈侧位		髋关节和股骨颈后前斜位

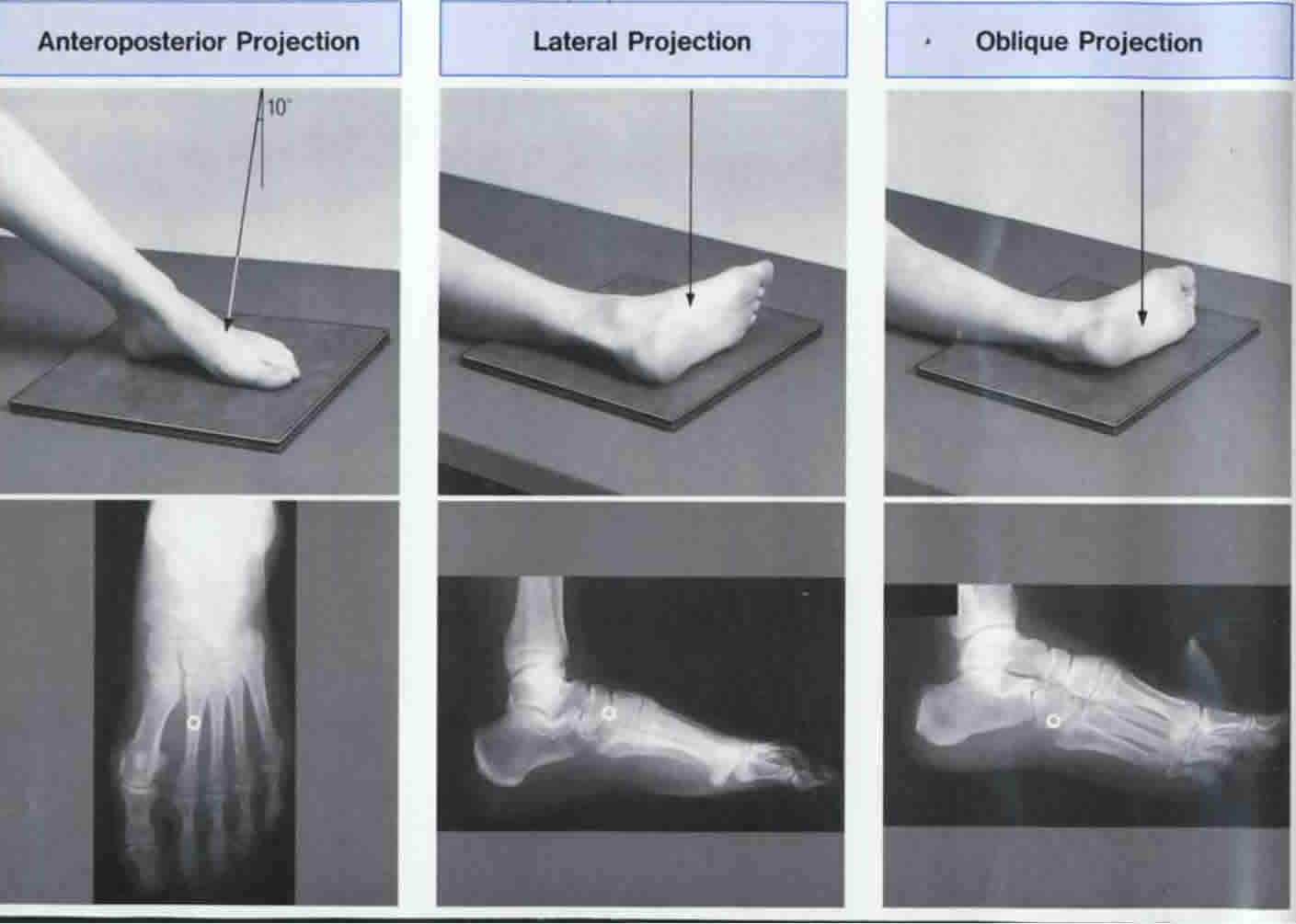

足前后位摄影体位患者仰卧或坐于摄影台上，对侧下肢伸直或弯曲，被检侧膝关节弯曲，足底部紧靠暗盒。暗盒前缘包括足趾，后缘包括足跟。第三跖骨底部放于暗合中心，并使暗盒中线与足部长轴平行。中心线（1）对准第3跖骨底部．与暗盒垂直。（2）向足跟侧倾斜15^o，对准第3跖骨底部射入暗盒中心。用途常规位置。如为测定异物和检查趾骨与跖骨骨折移位情况，可用垂直中心射线投照。如为观察一般病变可用倾斜中心射线投照．倾斜中心斜线的目的是为使胫骨、腓骨下端稍向后移，各跗骨能更清晰显示。足前后内斜位 TOP 摄影体位（1）卧位；患者仰卧于摄影台上对侧下肢伸直，被检侧膝部稍弯曲，足底部紧靠暗盒。暗盒前缘包括足趾，后缘包括足跟。第3跖骨底部放于暗盒中心，使暗合中线与足部长轴平行。然后将躯干和腿向对侧倾斜，使足底与暗盒成30^o～45^o角。两侧膝关节之间放一沙袋支撑，使足部保持平稳不动。（2）坐位：患者坐于摄影台上，两膝弯曲，被检测足底部紧靠暗盒。暗盒前缘包括足趾，后缘包括足跟。第3跖骨底部放于暗盒中心，使暗盒中线与足部长轴平行。然后将被检侧下肢内倾，使足底与暗盒成30^o～45^o角，并用对侧下肢支撑被检侧膝部，以作固定。中心线对准第3跖骨底部，与暗盒垂直。用途常规位置。足前后外斜位 TOP 摄影体位患者仰卧或坐于摄影台上，对侧下肢伸直，被检侧膝关节弯曲，足底部紧靠暗盒。暗盒前缘包括足趾，后缘包括足跟。第三跖骨底部放于暗合中心，并使暗盒中线与足部长轴平行。中心线对准第2跖骨底部，与暗盒垂直。用途适用于检查第1和第2跖骨和与楔骨间关节的病变。足外侧位摄影体位患者侧卧于摄影台上，被检侧靠近台面。对侧下肢向前上方弯曲。被检侧足部外侧缘紧靠暗盒，足部摆成侧位。膝部稍弯曲，并用沙袋稍垫高，使足底部与暗盒垂直。暗盒上缘包括足趾，下缘包括足跟，使暗盒中线与足部长轴平行。中心线对准足部中点，垂直于暗盒。用途常规位置。足趾前后位 TOP 摄影体位患者坐于摄影台上，被检侧膝关节弯曲，足底部紧靠暗盒。将第3跖趾关节放于暗盒中心，对倒下肢伸直或弯曲。中心线对准第3跖趾关节，与暗盒垂直。用途常规位置。足趾内斜位摄影体位患者坐于摄影台上，两膝弯曲，被检测足底紧靠暗盒，暗盒上缘包括足趾，下缘包括跖骨干，将第3跖骨头放于暗盒中心。然后将被检测下肢向内倾斜，使足底与暗盒成30^o～45^o角，并用对侧下肢支撑被检侧膝部，以作固定。中心线对准第3跖骨头，与暗盒垂直。用途常规位置。跟骨底跟轴位 TOP 摄影体位患者仰卧或坐于摄影台上．对侧膝部弯曲。被检测下肢伸直，踝关节放于暗盒中心。踝关节极度背屈，可用一绷带绕于足部．嘱患者向后拉住。这样能帮助踝关节背屈，使跟骨不致被跖骨和跗骨所重叠。如患者踝关节因疼痛不能背屈时，可将下肢用沙袋垫高，使足长轴与台面形成直角。适当增加焦片距以补偿较大的物片距。中心线向足底倾斜35^o～45^o角，对准第3 跖骨底部，射人暗盒中心。用途常规位置。跟骨外侧位摄影体位患者侧卧于摄影台上，被检侧靠近台面，对侧足放在被检侧足的前上方。被检侧足部外侧紧靠暗盒，跟骨放于暗盒中心，膝关节弯曲，并用沙袋垫高，使跟骨摆平不动。中心线对准跟距关节，与暗盒垂直。用途常规位置。踝关节前后位 TOP 摄影体位患者仰卧或坐于摄影台上，对侧膝关节伸直或弯曲，被检侧下肢伸直，将踝关节（即内踝、外踝联线中点上方1cm 处）放于暗盒中心。足稍跖屈并稍内旋，小腿长轴与暗盒中线平行，小腿处放一沙袋固定。中心线对准内踝、外踝联线中点上方1cm 处，与暗盒垂直。用途常规位置。踝关节侧位摄影体位患者侧卧于摄影台上，被检侧靠近台面，对侧足放在被检侧足的前上方，被检侧膝关节稍屈曲，外踝紧靠暗盒。膝部用沙袋垫高，足跟摆平，使踝关节成侧位。将内踝上方1cm处放于暗合中心，小腿长轴与暗盒中线平行。中心线对准内踝上方1cm处，与暗盒垂直。用途常规位置。胫骨和腓骨前后位 TOP 摄影体位患者仰卧或坐于摄影台上，下肢伸直，摆成前后位。暗盒上缘包括膝关节，下级包括踝关节。如病变局限于一端者．可仅包括邻近一侧关节，使小腿长轴与暗盘中线平行。为防止抖动，膝关节以上和踝关节以下用沙袋固定。中心线对准小腿中点，与暗盒垂直。用途常规位置。胫骨和腓骨侧位摄影体位患者侧卧于摄影台上，被检侧靠近台面，对侧髋和膝屈曲，将小腿置于被检侧的前方。被检侧下肢伸直，小腿外缘紧靠暗盒。暗盒上缘包括膝关节，下缘包括踝关节。如病变局限于一端者，可仅包括邻近一侧关节。小腿长轴与暗盒长轴中线平行，足跟用沙袋稍垫高，可使小腿摆平不动。中心线对准小腿中点，垂直暗盒。用途常规位置。膝关节前后位 TOP 摄影体位患者仰卧或坐于摄影台上，下肢伸直。暗盒放于被检侧膝下，髌骨下缘对暗盒中心，小腿长轴与暗盒中线平行，踝部放一沙袋固定。如膝关节因疼痛不能伸直时，可将暗盒用沙袋垫高，使肢体与暗盒靠近。如曲度过大，可用弧形暗盒投照。中心线对准髌骨下缘，与暗盒垂直。用途常规位置。膝关节后前位摄影体位患者俯卧于摄影台上，下肢伸直，被检侧踝关节用沙袋垫高，使髌骨紧靠暗盒，髌骨下缘放于暗合中心，下肢长轴与暗盒中线平行。踝关节上方可放一沙袋固定。中心线对准髌骨下缘，与暗企垂直。用途适用于膝关节不能伸直或检查髌骨的病例。膝关节外侧位 TOP 摄影体位患者侧卧于摄影台上，被检侧靠近台面。对侧下肢屈曲置于被检侧的前方，被检侧膝关节屈曲30^o角。膝部外侧缘紧靠暗盒，髌骨下缘放于暗盒中心，暗盒前缘须超出皮肤1cm。踝关节用沙袋垫高，使髌骨与暗盒垂直，股骨内髁外髁相互重叠。踝关节上方可放一沙袋固定。中心线对准股骨上端，与暗盒垂直。用途常规位置。股骨前后位摄影体位患者仰卧于摄影台上，下肢伸直，足稍内旋，使两足阻趾内侧互相接触。暗盒放于被检侧的大腿下面，大腿长轴与暗盒中线平行，上级包括碗关节，下缘包括膝关节。如病变局限于一端，可仅包括邻近一端关节。既部放沙袋固定。中心线对准大腿中点，与暗盒垂直。用途常规位置。股骨侧卧侧位 TOP 摄影体位患者侧卧于摄影台上，被检侧靠近台面，对侧髋和膝弯曲，下肢放于被检侧下肢的前方，并用沙袋垫高支撑。被检侧下肢伸直，膝关节稍弯曲，踝关节用沙袋垫平固定，暗盒放在大腿外侧缘的下方，大腿与暗盒中线平行。踝关节上方可放一沙袋固定。中心线对准暗盒中心，并与之垂直。用途常规位置。髋关节前后位摄影体位患者仰卧于摄影台上，被检侧髋关节放于台面中线。下肢伸直，双足跟分开，两侧阻趾内侧互相接触。股骨头放于暗盒中心（骼前上棘与耻骨联合上缘联线的中垂线向外2．5cm处，即为股骨头的前方皮肤投影点），在两踝上方放沙袋固定。中心线对准股骨头，与暗盒垂直。用途常规位置。髋关节和股骨颈侧位 TOP 摄影体位患者侧卧于摄影台上，被检侧靠于台面。下肢伸直，大腿外侧缘紧靠台面，使股骨长轴对暗盒中线，股骨颈放于暗盒中心。对侧髋关节及膝关节弯曲成直角，使X射线不致被对侧下肢遮挡，膝部和小腿用沙袋支撑。中心线向头侧倾斜25^o～30^o角，通过被检侧大粗隆，射人暗盒。用途常规位置。髋关节和股骨颈后前斜位摄影体位患者俯卧于摄影台上，对侧髋关节约抬高35^o～40^o角。膝关节和肘关节弯曲，用以支撑身体，被检侧髋关节对台面或暗盒中线，股骨大粗隆对暗盒中心。中心线对准被检侧髋关节，与暗盒垂直。用途对检查股骨头向后脱位的病例极有价值。
