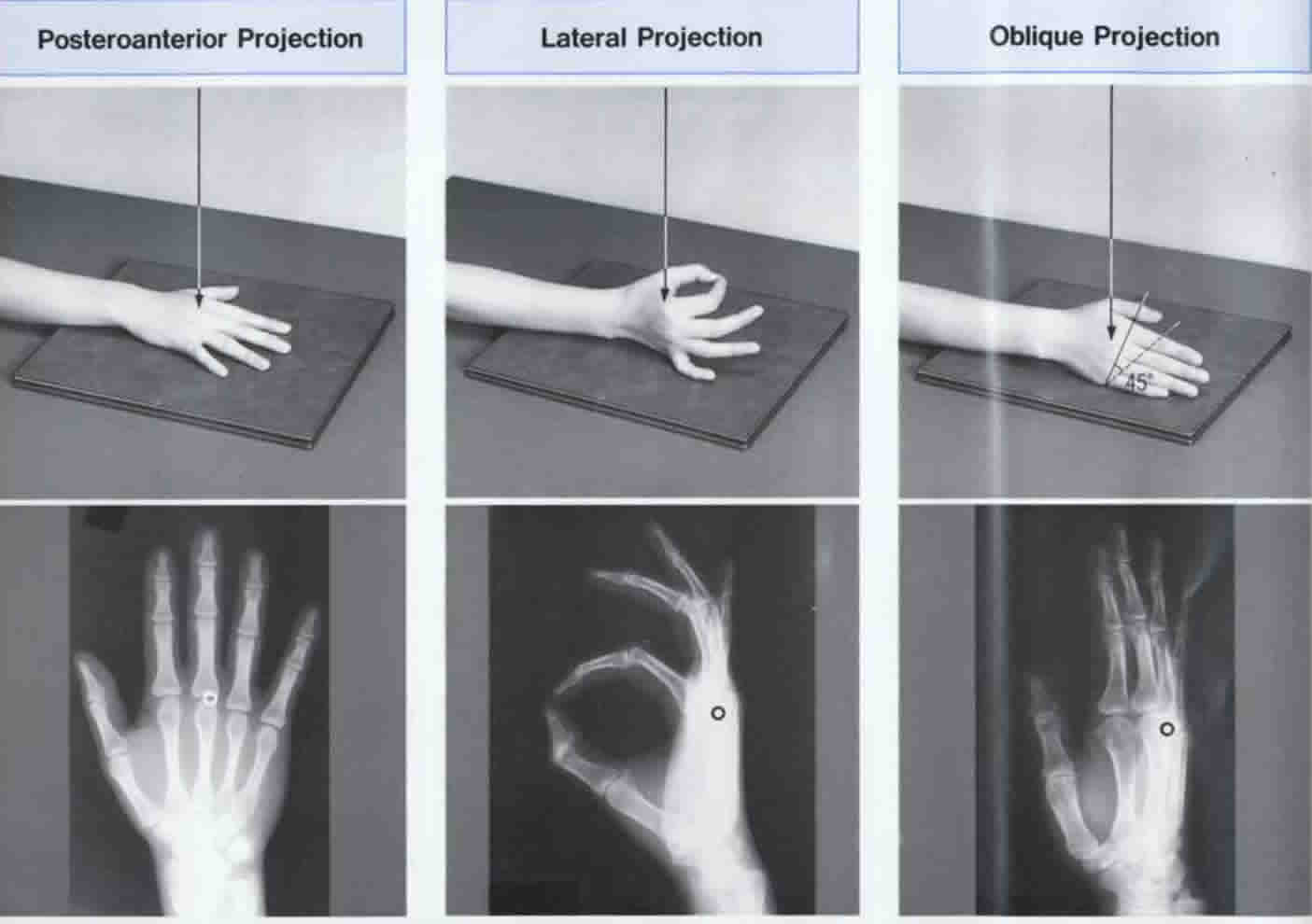

手后前位（图20－1）
摄影体位 患者在摄影台旁侧坐，肘部弯曲的成直角。手掌紧贴暗盒。将第3掌骨头放在暗合中心．各手指稍分开，前臂处放一沙袋固定。
中心线 对准第3掌骨头，与暗盒垂直。
用途 常规位置
手侧位（图20-2）
摄影体位 患者在摄影台旁侧坐，肘部弯曲约成直角。小指和第5掌骨紧靠暗盒，使手掌和暗盒垂直。拇指前伸，前臂处放一沙袋固定。
中心线 对准第2掌骨头（或第5掌骨头），与暗盒垂直。
用途 测定手部异物和观察骨折或脱位时的骨块移位情况。
手后前斜位（图20－3）
TOP
摄影体位 患者在摄影台旁侧坐，肘部弯曲约成直角。将小指和第5掌骨靠近暗盒外缘，手放成侧位。然后将手内旋，使手掌与暗盒约成45o角。各手指均匀分开，稍弯曲。
前臂处放一沙袋固定。
中心线 对准第5掌骨头，与暗盒垂直。这样利用斜射线将掌骨分开，不致有过多的重叠。
用途 主要用作检查第2和第3掌骨的斜位，对手部轻度外伤和骨质病变的观察颇有价值。
手前后斜位（图20-4）
摄影体位 患者面向摄影台正坐。前臂伸直。将小指和第5掌骨靠近暗盒内缘，手放成侧位，然后将手外旋，使手掌与暗盒约成45o角，各手指均匀分开，前臂处放一沙袋固定。
中心线 对准第5掌骨，与暗盒垂直，这样可利用斜射线将掌骨分开，不致有过多的重叠。
用途 主要用作检查第4和第5掌骨的斜位，与后前斜位价值相同。

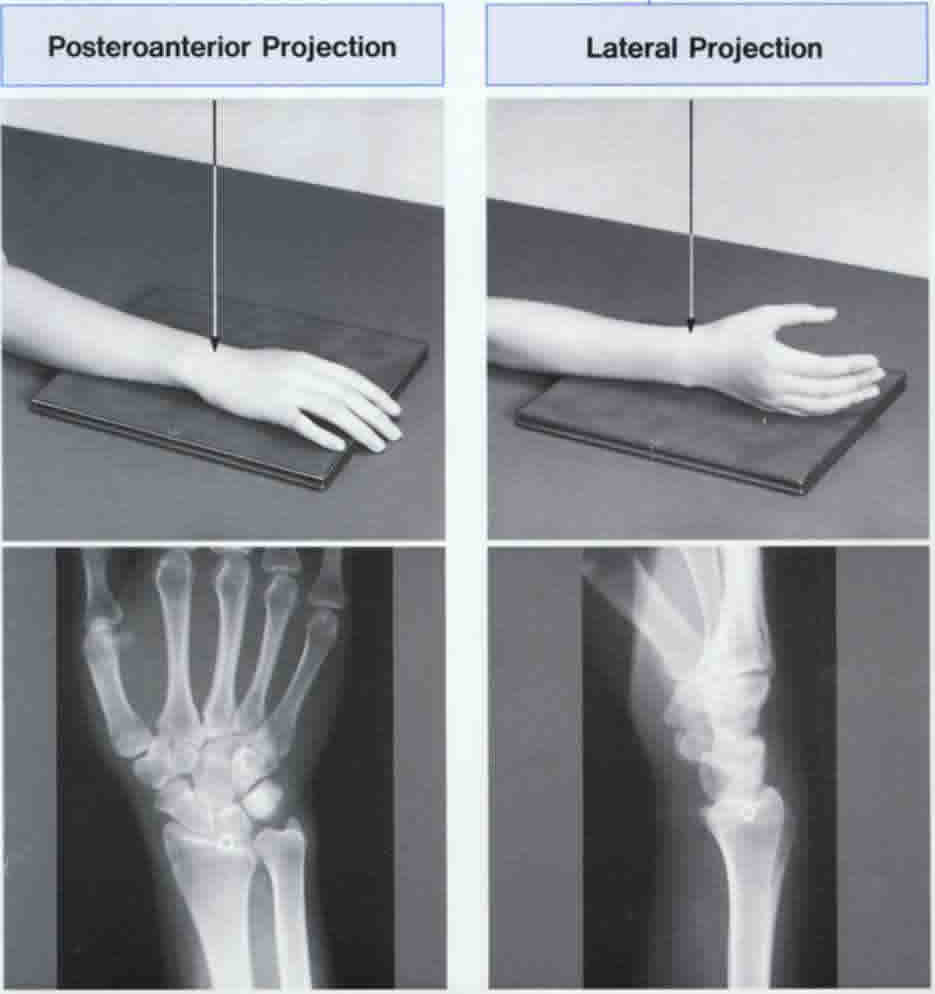

腕关节后前位（图20－5）
TOP
摄影体位 患者侧坐于摄影台旁，肘部弯曲，约成直角。腕关节放于暗盒中心，手半握拳，使腕部掌面靠紧暗盒。前臂处放一沙袋固定。
中心线 对准尺骨和桡骨茎突联线的中点，与暗盒垂直。
用途 常规位置。
腕关节侧位（图20－6）
摄影体位 患者在摄影台旁边侧坐，肘部弯曲，约成直角。手和前臂侧放，将第5掌骨和前臂尺侧紧靠暗盒。尺骨茎突放于暗盒中心，前臂处放一沙袋固定。中心线
对准桡骨茎突，与暗盒垂直。
用途 常规位置。对检查腕骨、尺骨和桡骨下端骨折的骨块移位和关节脱位情况很
有帮助，尤其对月骨脱位的诊断更有价值。

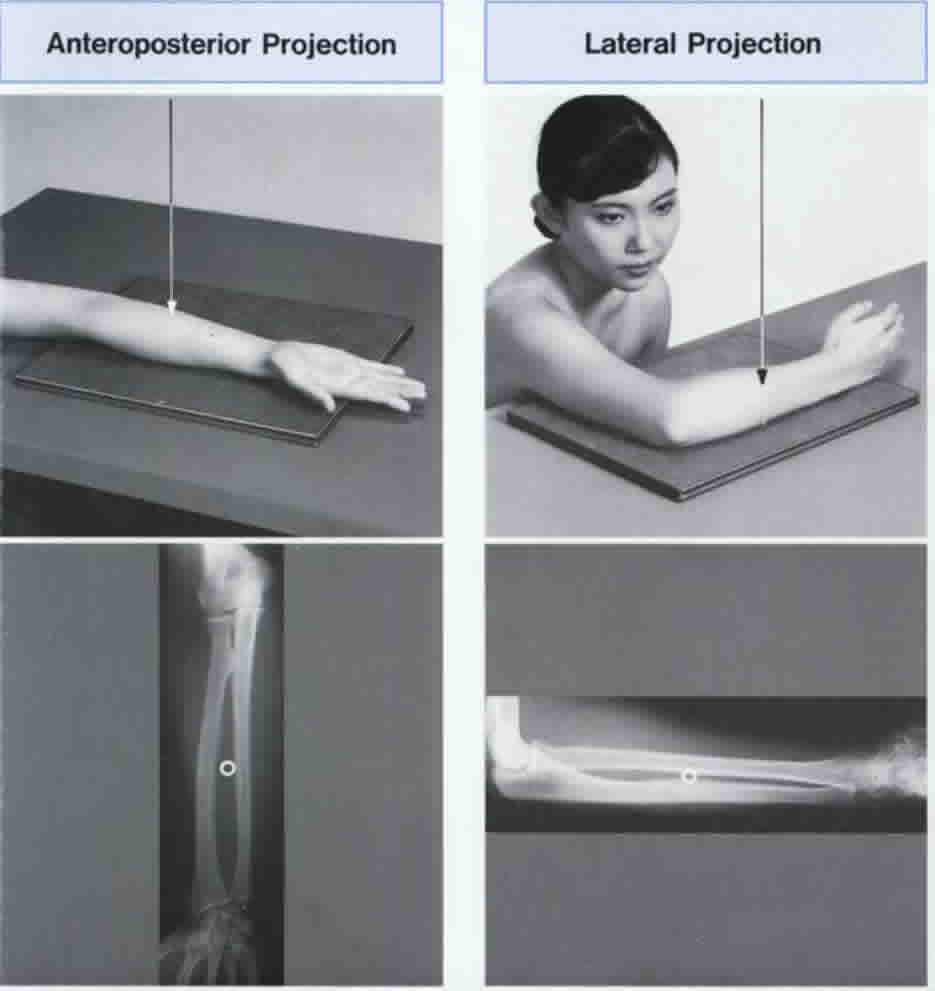

尺骨、桡骨前后位（图20－7）
TOP
摄影体位 患者面坐于摄影台前，前臂伸直，手掌向上，手背紧靠暗盒，前臂长轴须与暗盒长轴平行。暗盒上级包括肘关节，下缘包括腕关节。手掌和上四处各放一沙袋固定。
中心线 对准前劳中点，与暗盒垂直。
用途 常规位置。
尺骨、桡骨侧位（图20－8）
摄影体位 患者在摄影台旁侧坐，肘部弯曲成直角。前臂摆成侧位，尺侧紧靠暗盒，桡侧向上。肩关节放低，尽量与腕关节和肘关节相平，这样可避免前行移动。暗盒上缘包括肘关节，下缘包括腕关节。手部放一沙袋固定。
中心线 对准前臂中点，与暗盒垂直。
用途 常规位置。

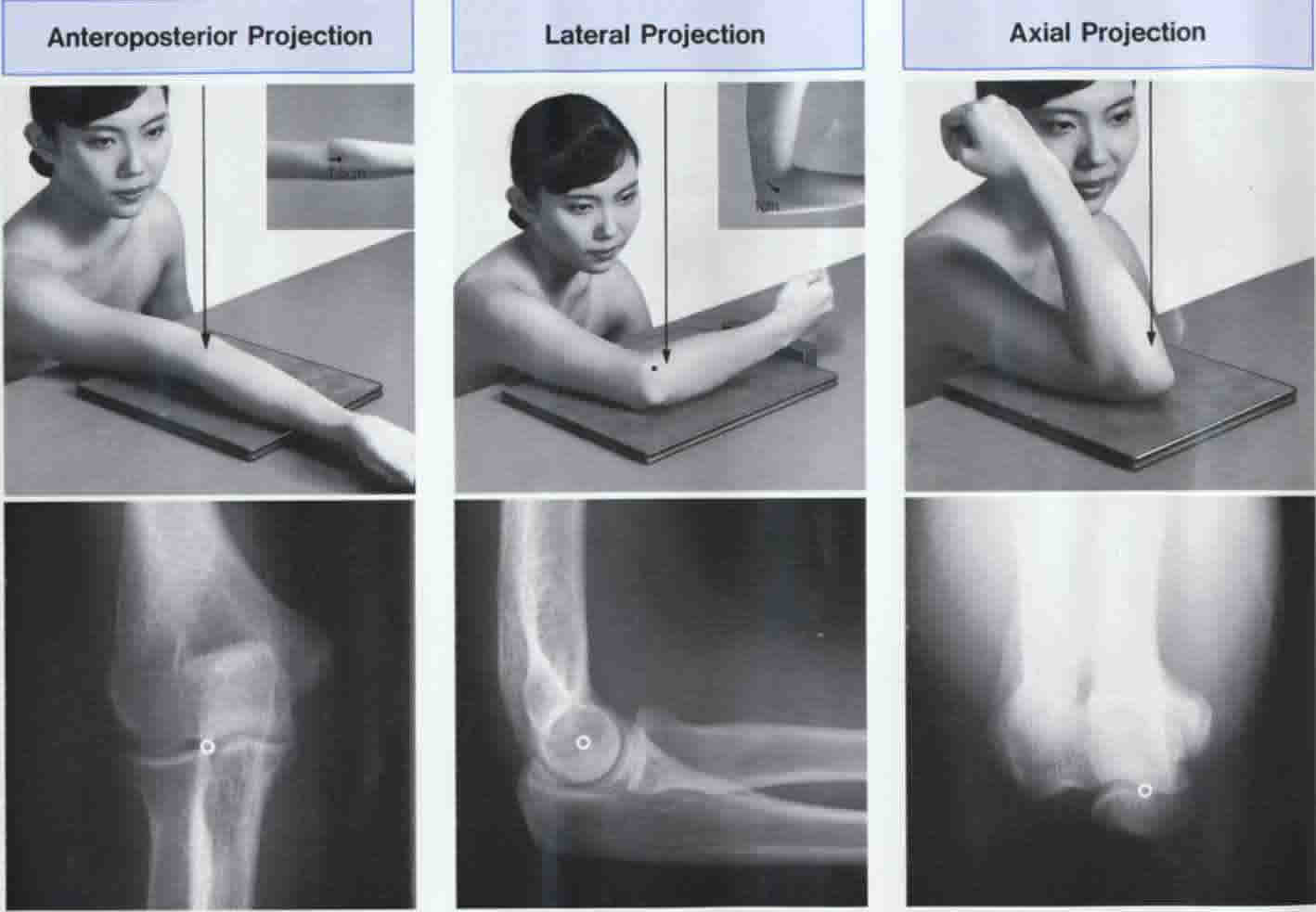

肘关节前后位（图20－9）
TOP
摄影体位 患者面向摄影台正坐，前臂伸直，手掌向上。尺骨鹰嘴突放于暗合中心，肘部背侧紧靠暗盒．肩部放低，尽量与肘关节相平．前臂和上臂处可用沙袋固定．
中心线 对准肘关节，与暗盒垂直。
用途 常规位置。
肘关节侧位（图20-10）
摄影体位 患者在摄影台旁侧坐，肘部弯曲成直角。手掌侧立，拇指向上。肩部放低，与肘关节相平。前臂用沙袋固定。
中心线 对准肘关节，与暗盒垂直。
用途 常规位置．

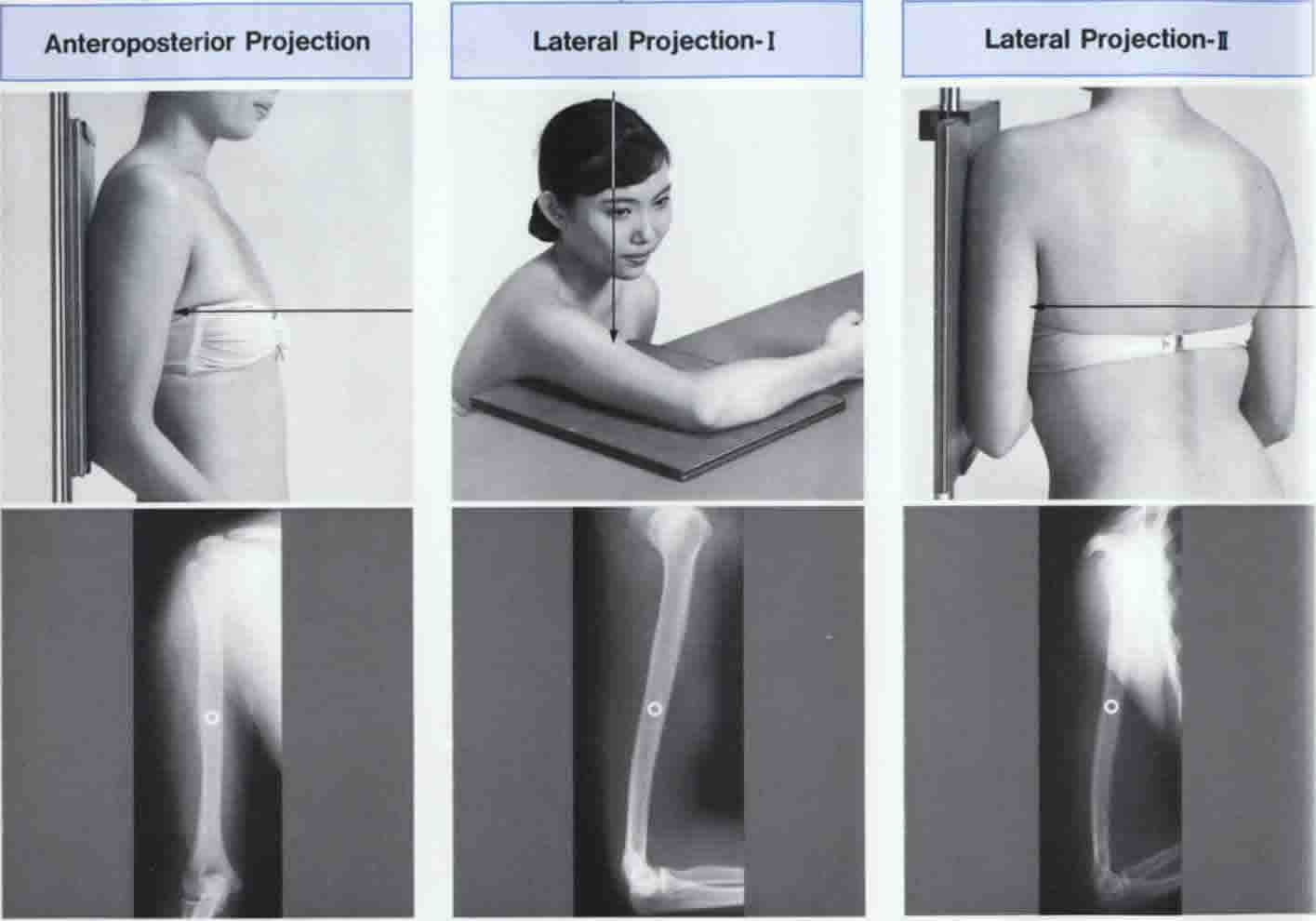

肱骨前后位（图20－11）
TOP
摄影体位 患者仰卧于摄影台上，手臂伸直稍外展，手掌向上。对侧肩部用沙袋垫高，使被检侧上臂容易紧靠暗盒。暗盒上缘包括肩关节，下缘包括肘关节。如病变局限于一端，可包括邻近一端关节。暗合长轴与肱骨平行，前臂处放一沙袋固定．
中心线 对准肱骨中点，与暗盒垂直。
用途 常规位置。
肱骨侧位（图20-12）
摄影体位 患者仰卧于摄影台上，对侧肩部用沙袋垫高，被检侧上行紧靠暗盒。手臂与躯干分开，肘关节弯曲，前臂内旋，使肱骨内上髁与外上髁相互重叠，成侧位姿势。暗盒上级包括肩关节，下级包括肘关节。如病变局限于一端，可包括邻近一侧的关节。暗盒长轴与肱骨干平行，前臂处放一沙袋固定。
中心线 对准肽骨中点，与暗盒垂直。
用途 常规位置。

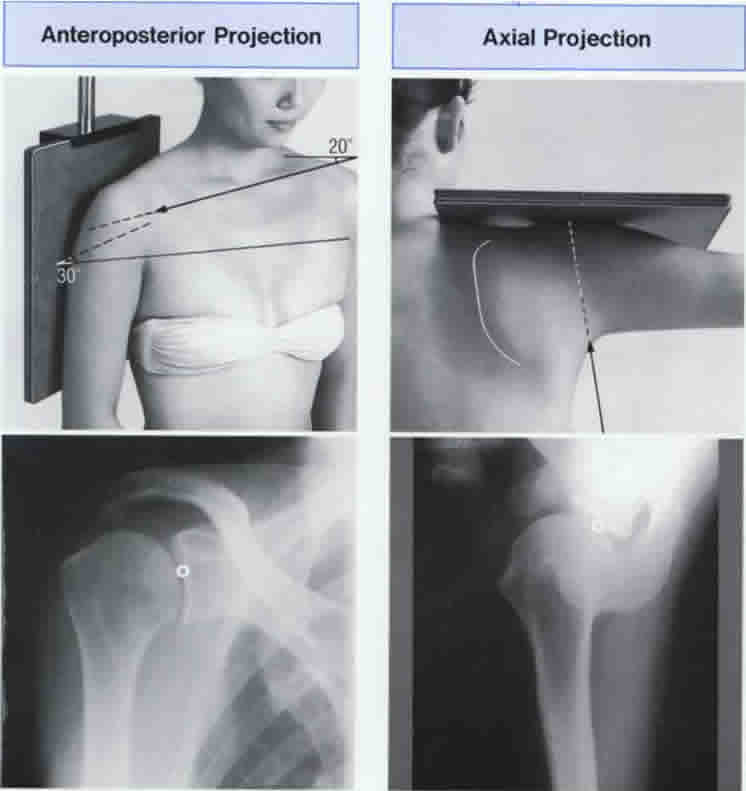

肩关节前后位（图20－13）
TOP
摄影体位 患者仰卧于摄影台上，肩肿骨喙突对台面中线，然后将对侧的肩部和髋部用沙袋或枕头稍垫高，头部转向被检侧，使被检侧肩部紧靠台面。被检侧手可伸直，手掌向上。暗盒上缘超出肩部，外缘超出上臂，或将喙突对暗盒中心，前臂处放一沙袋固定。
中心线 对准喙突，与暗合垂直
用途 常规位置
肩关节侧位
摄影体位 患者坐于摄片架或摄影台前，背向暗盒。被检侧肘部弯曲，手用对侧手托住固定。对侧肩关节紧靠摄片架或摄影台，被检侧肩部向前转动至肩肩胛骨嵴与暗盒垂直为止。暗盒上缘超出肩部。
中心线 对准暗盒中心，并与之垂直。
用途 观察肩关节脱位有价值。
肩胛骨前后位
TOP
摄影体位 患者仰卧于摄影台上，被检侧肩胛骨对台面中线。然后将对侧肩部用沙袋垫高，头部转向被检侧，使肩胛骨紧靠台面。被检侧上臂稍向外展，与躯干成40o～45o角，以减少肩胛骨与肋骨的重叠。手掌向上，腕部放一沙袋固定。暗盒上缘超出肩部，下缘包括肩胛骨下角。
中心线 对准喙突下方 4～5cm处，与暗盒垂直。
用途 常规位置，适用于肩部极度疼痛，上臂不能外展至与躯干相垂直的病例。
肩胛骨侧卧位（图20－14）
摄影体位 患者俯卧于摄影台上，被检测肩胛骨对台面中线。对侧肩部和肢部抬高，肘、肢和膝关节都弯曲，用以支撑身体。被检侧上肢高举过头，头枕于上臂上。如患者管臂部疼痛不能转动，可任其放于身旁，但上臂须外展，肘部稍弯曲，使肱骨上端不致与肩胛骨重叠。然后转动身体，被检测肩部紧靠台面；使肩胛骨内外缘联线与台面中线垂直。暗盒上缘超出肩部，下缘包括肩胛骨下角。
中心线 对准肩胛骨内缘中点，与暗盒垂直。
锁骨后前位（图2015）
TOP
摄影体位 患者俯卧于摄影台上，被检侧锁骨中点对台面或暗盒中线。头部转向对侧，使锁骨与台面靠紧。手臂内转，手掌向上。肩部下垂，使肩部与胸锁关节相平，将锁骨中点对暗盒中心。
中心线 对准肩胛骨上角，与暗盒垂直。
用途 常规位置。
胸锁关节后前位
摄影体位 患者直立于摄片架前，面向暗盒，两足分开，使身体站稳，双臂下垂，两侧肩锁关节对准暗盒中线，身体正中面或脊柱对暗盒纵的中线。患者双手各握重量相等的沙袋一只，使肩部下垂，锁骨成水平状。
中心线 对准第3胸椎，与暗盒垂直。
用途 常规位置。两侧同时摄取，可做比较。
|
